地坪歷史,樹脂地坪的前世今生（上）

改革開放以來，隨著我國現代工業的快速發展，對地坪的要求越來越嚴格，如食品、醫藥等行業，要求地坪不得發灰。不含有害揮發物，清潔無塵；機械工業要求有很強的機械抗沖擊性、耐磨性、叉車碾壓的長期耐久性，即使損壞，也容易維修； 工業廠房的地坪經常被各種難以完全清除的油污所侵蝕和滲漏，要求地坪具有耐油性；化工行業要求地坪對各種化學介質具有耐腐蝕性；電子工業要求地坪必須是防靜電的，并且要求廠房潔整。2005年后，房地產業蓬勃發展，人們的物質文化需求日益增加。商業地坪、車庫地坪和現代車間要求地坪平坦、明亮、豐富的色彩。經過幾十年的發展，樹脂地坪已經占據了整個地坪行業的半壁江山。

地坪歷史 . 地坪歷史,樹脂地坪的前世今生（上）

本篇主要介紹目前市場上主流的樹脂地坪產品的特點。

樹脂地坪的分類及特點

樹脂地坪的產品種類繁多，可以按照樹脂種類、地坪構造、分散介質、承載能力功能、組分、施工方式等進行分類。樹脂地坪每種產品特點迥異，有的產品抗沖擊能力突出，如聚氨酯地坪；有的產品平整度好如樹脂自流平；有的產品具備高防滑性，如樹脂拋砂；有的產品具有靜音功能,如彈性聚氨酯地坪。需要根據不用的使用場所和功能選擇合適的樹脂地坪產品。

1.分類

樹脂地坪的產品分類見表1。

地坪歷史 . 地坪歷史,樹脂地坪的前世今生（上）

2.特點

目前市場上的樹脂地坪產品主要有環氧樹脂地坪、聚氨酯地坪、丙烯酸樹脂地坪、乙烯基樹脂地坪、聚脲地坪。

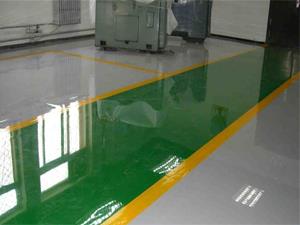

2.1環氧樹脂地坪

環氧樹脂地坪是就是以環氧樹脂為主要成膜物（粘結劑），輔以顏填料、級配骨料，配合專用機具及輔材，經現場鋪裝而成的一種彩色、整體無縫的地坪。特別適用于無重物頻繁撞擊、無尖銳硬物頻繁磨擦、無強腐蝕性化學藥品存在的各種工業民用、商用場所，其優點如下：

整體無縫，完全不起塵，極易清潔，可滿足高潔凈度工業廠房的要求；

顏色可任意選擇、搭配,美觀度極佳；

防水、防霉、抗滲；

耐磨耐壓，可行走重型車輛；具有定的韌性，受到輕度撞擊不容易脫層、開裂；

與基層（混凝土、瓷磚、金屬等）粘結牢固；

耐一定程度的化學藥品腐蝕。

除此之外,環氧樹脂地坪也有一些缺點：

不能抵抗較重的地下潮氣：環氧地坪因其分子結構極為密實，地下潮氣無法透過，若一樓地面混凝土基層未做防潮隔離層，則一旦地下潮氣太重，容易將環氧地坪涂層頂起，前期會形成一個鼓包，隨后就會破裂、脫落。

抗劃傷性能較差：環氧地坪涂層對于抵抗砂粒、鐵屑等各類尖銳、堅硬物體的劃傷能力較差。因此施工環氧地坪的車間地坪必須經常保持地面潔凈。

耐高溫性能較差：一般環氧地坪涂層的最高耐受溫度約為80℃。在某些車輛行走較為頻繁的車間，當車輛的行駛速度過快時，一旦出現急剎車或急轉彎，則會因為急劇磨擦產生短時高溫使環氧地坪涂層變軟，同時車輛輪胎上的灰塵會滲入環氧地坪涂層內部，造成局部環氧地坪涂層擦傷、變色。

耐性差：環氧樹脂地坪抗紫外線能力較差，不能長期應用于室外，否則會加速老化，如變色、降低強度，甚至粉化、脫層等。

2.2聚氨酯地坪

聚氨酯地坪材料是以聚醚樹脂、聚酯樹脂、丙烯酸樹脂或環氧樹脂為甲組分，異氰酸酯為乙組分而構成，由二元或多元異氰酸酯預聚物（如MDI、TDI、HDI）與二元或多元羥基化合物作用而成的高分子化合物地坪。

聚氨酯地坪具有以下特點：

良好的延伸性和抗沖擊性；

優異的耐磨性和耐劃傷性能；

表面防滑效果優良；

水性聚氨酯地坪有一定的透氣性；

優良的抵御耐堿腐蝕的能力；

脂肪族聚氨酯地坪耐候性能強，可以長時間抵抗紫外線照射，可以用作戶外產品。

2.3丙烯酸地坪

目前市場上丙烯酸地坪材料主要有兩種，一種是甲基丙烯酸甲酯（MMA）地坪材料，另一種是球場用丙烯酸地坪涂料甲基丙烯酸甲酯（MMA）地坪材料是以改性聚甲基丙烯酸甲酯（PMMA）樹脂（預聚物）為主體樹脂基料，以甲基丙烯酸甲酯（MMA）和其他甲基丙烯酸酯或丙烯酸酯等反應性單體為交聯劑，加入高熔點蠟液、輔助配套專用粉料、骨料及助劑等材料，通過有機過氧化物引發劑引發自由基聚合成膜的一類高分子材料甲基丙烯酸甲酯（MMA）地坪材料特點主要有：

固化條件對溫度反應不敏感，可在-30℃-30℃固化。當低溫下施工時，常溫固化1-2h后就能投入使用；

優良的耐藥品性。自身有很高的交聯度，分子結構不容易被輕易破壞掉，因此對酸、堿、鹽、油有卓越的耐久性；

耐負荷、耐磨、耐沖擊、抗劃痕性都較好，與此同時還可減少振動產生的噪音，為客戶提供一個舒適的工作環境；

優良的耐候性，室內外都能使用，彌補了傳統地坪涂料在室外領域的缺失；

基面略有裂縫時，MMA地坪表面不會隨之開裂。MMA地坪涂料雖然具有和環氧樹脂地坪涂料類似的硬度，但其斷裂伸長率較高。所以在基面出現裂縫時，表面的MMA地坪層仍然能保持其原有的形貌。

MMA地坪可以用于中載型地坪、重載型地面和超重載型地面。

球場用丙烯酸地坪涂料是以丙烯酸樹脂為主要成膜物質的單組分或雙組份涂料，配合PU材料可以用做彈性球場材料，具有優異的抗老化性能和防滑性能。

2.4乙烯基地坪

以乙烯基酯樹脂為主要成膜物質（粘合可料），輔以促進劑、引發劑、增強材料等的地坪材料，涂布在基層表面即可形成具有化學防腐功能的乙烯基樹地坪。

乙烯基樹脂地坪材料具有以下特點：

耐高溫、抗疲勞、優秀的機械性能和韌性。

可自由調配固化時間和粘度，易施工。

能抵抗大部分的酸堿鹽等化學品的侵蝕。

可在低溫下固化。

2.5聚脲地坪

聚天門冬氨酸酯聚脲材料是聚脲工業領域出現的一種新型脂肪族、慢反應、高性能涂層材料，聚天門冬氨酸酯實際上是一種脂較肪族仲胺，其分子結構中的氨基，處于空間多冠狀位阻環境的包圍中，通過人為增加其分子中空間冠狀結構的位阻密度，可合成出凝膠時間從幾分鐘到幾小時的系列新型聚脲材料。

聚天門冬氨酸酯聚脲地坪材料具有以下特點：

工藝簡單，以往的聚脲材料因為反應快、瞬間固化、必需采用專用噴涂設備施工，使得噴涂聚脲彈性體涂料的廣泛應用受到了極大的限制；聚天門冬氨酸酯聚脲地坪涂料經過最新技術調慢了反應速度，可以手工涂刷或用普通噴槍噴涂使用，大大地簡化了工藝，使用更為簡便。

耐候性突出，克服了以往芳香族聚脲彈性體耐老化性能不理想、在紫外線照射下易氧化生成醌亞胺而黃變的缺點，其耐候性好，對紫外線穩定，長期戶外使用不變色；

附著力優越，以往的噴涂聚脲彈性體因為反應速度過快，因而存在對基面的浸潤能力較差，容易影響與基面的附著力。而聚天門冬氨酸酯聚脲地坪涂料反應速度減慢，故與底材具有更好的附著力；

富有彈性，涂層柔韌有余、剛性實足，可制成剛性、彈性、高彈性多個品種；擁有比環氧地坪更好的抗開裂、耐沖擊性能；

超強耐磨，噴涂聚脲彈性體有耐磨橡膠之稱，聚天門冬氨酸酯聚脲地坪涂料繼承了這一優點，其耐磨性能和環氧相比有很大的提升；

耐化學介質性能良好，涂層致密連續、無接縫、可完全隔絕空氣中水分和氧氣的滲入，防腐和防護性能優異。
